12/09/2011

TRANSFORMAÇÃO DE COORDENADAS GEODÉSICAS EM COORDENADAS NO PLANO TOPOGRÁFICO LOCAL PELOS MÉTODOS DA NORMA NBR 14166/1998 E O DE ROTAÇÕES / TRANSLAÇÕES

1 - Introdução

Em trabalhos geodésicos para a implementação de projetos em engenharia e cadastros, o uso do Sistema de Coordenadas Terrestres Local, tradicionalmente definido no Plano Topográfico Local (PTL), indubitavelmente é o que permite operacionalizar com maior exatidão a implantação de obras e de plantas cadastrais.

O uso intensivo da Geodésia Espacial facilitou a obtenção de coordenadas geodésicas de pontos, o que favoreceu a sua apresentação em sistemas de projeções cartográficas, como é o caso das aplicações das projeções TM, com predominância da UTM. Essa última opção conduz a distorções incompatíveis com a exatidão requerida em muitos trabalhos de engenharia.

Discutir as possibilidades metodológicas, suas vantagens e deficiências, para a transformação de coordenadas geodésicas em topográficas é de suma importância para facilitar o seu emprego e ao aperfeiçoamento da normalização dessas transformações, de modo que, a exatidão seja compatível com as especificações estabelecidas.

Este trabalho tem o objetivo de aplicar aos 18 marcos geodésicos do Município de Santa Maria (RS) dois métodos de transformação de coordenadas geodésicas em coordenadas plano-retangulares no Sistema Topográfico Local: i) o método estabelecido pela Norma NBR 14166 e ii) o método de rotações e translações.

Serão compararados os resultados obtidos e analisados se os valores das coordenadas transformadas por ambos os métodos são compatíveis e satisfazem as especificações estabelecidas pela NBR 14166.

2 - Fundamentação teórica


2.1 - Plano Topográfico Local (PTL)

O Plano Topográfico Local desconsidera a curvatura da Terra e é perpendicular à vertical do lugar no ponto da superfície terrestre considerado como origem do levantamento. Nessa simplificação, não se levam em conta os erros sistemáticos provenientes da desconsideração da curvatura terrestre e do desvio da vertical. Esse plano pode também pode ser estabelecido perpendicularmente à normal ao elipsóide, no caso da determinação de coordenadas topográficas a partir de coordenadas geodésicas, onde a orientação deverá ser feita pelo azimute geodésico.

2.2 - Sistema de Coordenadas Geodésico Cartesiano Tridimensional

O Sistema de Coordenadas Cartesiano Tridimensional é estabelecido sobre o elipsóide de revolução e constituído de três eixos perpendiculares. A origem do sistema é a intersecção dos dois eixos da elipse; o eixo X, coincidente com o plano equatorial e positivo na direção da longitude 0o, e o eixo Y, também situado no plano equatorial, e positivo na direção da longitude 90o. O eixo Z é paralelo ao eixo de rotação da terra e é positivo na direção do norte. Se a origem do sistema está localizada no centro de massas da Terra, suas coordenadas são denominadas de geocêntricas e, em caso contrário, de topocêntricas.

Os sistemas WGS-84 e SIRGAS são casos típicos de sistema geocêntrico; o SAD69 é um sistema topocêntrico. As coordenadas (X, Y, Z), nesses sistemas, são expressas em função da latitude e da longitude geodésica, além da pequena normal e da grande normal ao elipsóide.

Os sistemas tridimensionais geocêntricos passaram a ter grande importância após o surgimento do sistema GPS, ou seja, da Geodésia por Satélites. As coordenadas fornecidas pelo sistema GPS são geocêntricas cartesianas tridimensionais. Fórmulas transformam essas coordenadas cartesianas em coordenadas elipsoidais (latitude, longitude e altura elipsoidal) e, posteriormente, caso haja necessidade, em coordenadas planas, tais como a projeção Universal Transversa de Mercator (UTM), para uso em engenharia (Monico, 2008). Um dos métodos que se aplica neste trabalho permite transformar, também, coordenadas geodésicas tridimensionais em coordenadas topográficas. A Figura 1 ilustra os três sistemas de coordenadas associados a um ponto na superfície terrrestre:

i) o Sistema de Coordenadas Cartesianas Geodésicas Tridimensionais;

ii) o Sistema de Coordenadas Geodésicas Angulares e

iii) o Sistema de Coordenadas Terrestre Local (Sistema Geodésico Local) que tem como origem esse ponto.

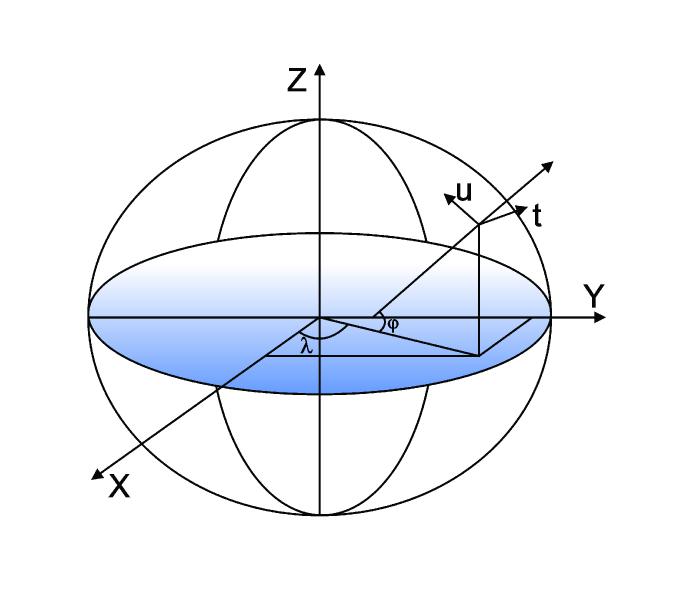

Figura 01 - Sistema de Coordenadas Terrestre Local
(Sistema Geodésico Local), em conjunto com os sistemas de coordenadas geodésicas.

2.3 - Sistema de Coordenadas Terrestre Local

Em Topografia, os pontos da superfície da Terra são projetados ortogonalmente sobre um plano horizontal tangente a um ponto qualquer da superfície, o qual pode ter sua tangência estabelecida no ponto inicial do levantamento. Esse plano, quando perpendicular à vertical do lugar, constitui um Sistema Astronômico Local e, quando perpendicular à a normal ao elipsóide, é denominado de Sistema Geodésico Local. Para cada direção, as operações de campo resumem-se na determinação dos três elementos topográficos principais: distância horizontal, ângulo horizontal e distância vertical, ou a distância horizontal associada ao ângulo vertical.

Em muitas situações, é necessária a determinação da orientação da direção em relação ao norte verdadeiro (astronômico), ao norte geodésico ou, ainda, ao norte magnético, conforme a conveniência.

Jekeli (2006) define o Sistema de Coordenadas Local como cartesiano, e composto de três eixos mutuamente ortogonais, embora nem sempre suas principais direções sigam as definições convencionais. Em mensuração, as convenções para as direções são: norte (N), leste (L), e para cima (U); em navegação são: norte, leste e para baixo, ou norte, oeste e para cima. As direções U, para baixo ou para cima, podem situar-se sobre a normal ou sobre a vertical.

A Figura 1 apresenta um Sistema Geodésico Local (SGL), onde o eixo u (N) aponta em direção ao norte geodésico, o eixo t (E) aponta para Leste e é perpendicular ao eixo u; ambos estão contidos no plano topográfico. O eixo v (U) coincide com a normal ao elipsóide que passa pelo ponto considerado. Esse ponto determina a origem do sistema.

2.4 - Transformação de coordenadas geodésicas em coordenadas plano-retangulares no Sistema Topográfico Local

No Brasil a transformação de coordenadas geodésicas em coordenadas plano-retangulares no Sistema Topográfico Local está normalizada pela NBR 14166 (Rede de Referência Cadastral Municipal – Procedimento). Os procedimentos, conceitos e a formulação matemática estão descritos na referida Norma e Anexos. No entanto, com a evolução dos métodos de levantamento, outras metodologias podem ser usadas e, dentre essas, pode-se destacar o método que transforma as coordenadas expressas no Sistema Geodésico Cartesiano Tridimensional em coordenadas referidas ao Sistema Geodésico Local, pelo emprego de rotações e translações.

2.4.1 Fórmulas de transformação de coordenadas geodésicas em coordenadas plano-retangulares no Sistema Topográfico Local conforme a NBR 14166

As fórmulas, a seguir apresentadas, permitem a transformação de coordenadas geodésicas em coordenadas plano-retangulares no Sistema Topográfico Local, conforme a NBR14166 (1998). Na aplicação das fórmulas consideram-se a latitude (φ) negativa no hemisfério sul e a longitude (λ) crescendo positivamente para oeste; os coeficientes c e D são negativos no hemisfério sul, e o eixo das ordenadas é o eixo dos Y e o das abscissas é o dos X.

(1)

(2)

(3)

(4)


(5)

(6)


(7)

(8)

(9)


(10)



(11)



(12)


(13)


(14)

(15)


(16)


(17)



 (18)

onde:

M0 é o raio de curvatura da seção meridiana do elipsóide de referência em Po (origem do sistema);

N0 é o raio de curvatura da seção normal ao plano meridiano do elipsóide de referência em P0;

Np é o raio de curvatura da seção normal ao plano meridiano do elipsóide de referência em P1;

c é o fator de elevação;

a é o semi-eixo maior do elipsóide de referência;

b é o semi-eixo menor do elipsóide de referência;

e2 é a primeira excentricidade do elipsóide de referência ao quadrado;

ƒ é o achatamento do elipsóide de referência;

Ht é a altitude ortométrica média do terreno ou altitude do plano topográfico local.

2.4.2 - Transformação do Sistema Geodésico Cartesiano Tridimensional para o Sistema Geodésico Terrestre Local por rotações e translações

Para a transformação de coordenadas geodésicas em coordenadas topográficas locais, por rotações e translações, na mesma escala, as formulações matemáticas são dadas por Andrade (1998, pg. 98), por Jakeli (2006) e ainda, por Monico (2008). Neste trabalho, adotou-se a formulação matemática de Andrade:

 (19)


onde:

t, u e v são as coordenadas topográficas transformadas no PTL.

φ0 e λ0 são a latitude e a longitude geodésica do ponto escolhido como origem do sistema;
X, Y e Z são as coordenadas geodésicas cartesianas tridimensionais do ponto a transformar;

X0, Y0 e Z0 são as coordenadas geodésicas cartesianas tridimensionais do ponto escolhido para origem do sistema.

2.5 - Precauções no uso do Sistema Topográfico Local

A NBR 14166 estabelece algumas precauções que devem ser tomadas quando se implanta um Sistema Topográfico Local. A primeira delas diz que a rede de referência cadastral deve apoiar as atividades cadastrais a serem representadas no PTL, em escala 1:1.000 até 1:1(NBR 14166, p. 1); a segunda é que, “a origem do sistema topográfico local deve estar posicionada, geograficamente, de modo a que nenhuma coordenada plano-retangular, isenta do seu termo constante, tenha valor superior a 50 km” (NBR 14166, p. 5) e, por fim, no item 5.7.2 afirma a necessidade de se estabelecer subdivisão do sistema, em sistemas parciais (menores do que 50 km), quando, em relação ao PTL adotado, os desníveis, para mais ou para menos, forem superiores a 150 m na área a ser representada.

Tais precauções são necessárias para que se mantenha a exatidão, tanto no projeto como na locação, onde os erros aceitáveis devem ser inferiores aos erros decorrentes da não consideração da curvatura terrestre e que não devem superar os erros inerentes às operações topográficas de determinação dos pontos do levantamento.

Ao estabelecer o limite de desnível na área a ser representada em ± 150 m a Norma mantém o erro, devido ao fator de redução ou ampliação das distâncias horizontais, inferior a 1/40.000. O fator de redução é decorrente de as distâncias horizontais serem reduzidas à altura do PTL.

Segundo Fuentealba et al. (2006), mesmo que a área representada esteja dentro dos limites do PTL, o efeito da altura do PTL e dos desníveis envolvidos requerem um fator de correção para as distâncias horizontais. Assim, conforme se observa na figura 2, a distância horizontal média (SH) entre os pontos A e B do terreno é projetada como SP no plano do horizonte do PTL, que tem como altura Ht (HPTL). Por serem representadas no PTL, as distâncias horizontais são afetadas por um fator de redução ou ampliação (ΔS), cuja magnitude depende da altura média ao PTL (CM), da distância horizontal entre os pontos e, em menor relação, do valor de Ht. A adoção de um plano médio envolve critérios que relacionam as distâncias máximas e os desníveis máximos que se encontram na área. A distância reduzida ao plano topográfico (SP) é calculada pela seguinte expressão:

SP = SH - ΔS (20)

O fator de redução ΔS pode ser calculado pela seguinte expressão:

(21)

(22)


onde:

ΔS = fator de redução ou ampliação;
CM = cota média;

SH = distância horizontal projetada sobre o plano médio;

R = raio médio de curvatura 6378000 m;

Ht = HPTL altura do PTL.

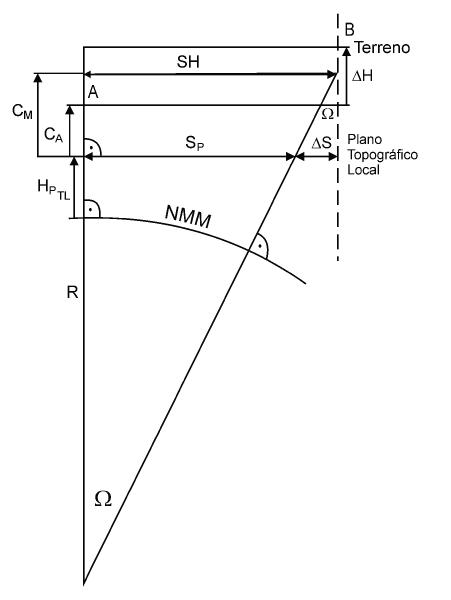

Na figura 2 estão representados os elementos descritos e suas inter-relações.

Figura 2 – Redução de distância quando do emprego do PTL. Visualização da correção das distâncias horizontais (ΔS). (Fonte: Fuentealba, et al. (2006)

3 - Material e métodos

3.1 - Material

Para a realização do presente trabalho foram utilizadas as coordenadas geodésicas dos 18 marcos geodésicos de Santa Maria, implantados por solicitação da autarquia municipal Escritório da Cidade. Para cada marco foi elaborada uma monografia onde constam, além das respectivas coordenadas geodésicas, outros dados e a seguinte ficha técnica:
Foi utilizado um receptor GPS L1/L2 com método estático diferencial e tempo de coleta de duas horas, sendo os dados pós-processados e ajustados com a RBMC (SMAR e POAL). Esta etapa, bem como as coordenadas dos marcos obtidas em SIRGAS 2000, é de responsabilidade da Empresa Brasgeo Ltda.

À equipe de Geoprocessamento do EC coube a elaboração das monografias dos marcos e demais cálculos: - Para transformar as coordenadas de SIRGAS 2000 para SAD 69 foi utilizado o software ProGriD desenvolvido pelo IBGE: - O cálculo do azimute geodésico foi efetuado a partir das coordenadas geodésicas em SIRGAS 2000 e utilizando a fórmula de Puissant.

Foi utilizado o marco M17, situado em frente ao Centro Administrativo, como origem do Plano Topográfico Local (Xo = 150.000,00 e Yo = 250.000,00).

3.2 - Métodos

Para efetuar a transformação das coordenadas geodésicas em SIRGAS 2000 para as coordenadas no Plano Topográfico Local, foi utilizado o programa computacional TRANSGEOLOCAL V2.0 (2009) (disponível em www.ufsm.br/geo-giap), e se tomou o marco M17 como o ponto comum a ambos os sistemas.

Os valores das coordenadas transformadas, dos 18 marcos, no Plano Topográfico Local, quando se aplica a formulação matemática da NBR 14166, foram tomados das respectivas monografias.

Cálculos complementares foram executados em planilha eletrônica.

4 - Resultados e discussão

As coordenadas geodésicas em SIRGAS2000 dos 18 marcos estabelecidos para a rede de apoio do mapeamento digital do município de Santa Maria – RS são os dados primários que serviram de apoio para este trabalho. Da mesma maneira, as coordenadas no Plano Topográfico Local, constantes das monografias e calculadas pela formulação matemática apresentada no Anexo A da NBR 14166, foram aceitas como exatas e usadas para a comparação dos métodos em estudo. Tais dados são apresentados nas Tabelas 1 e 2, respectivamente.

Mediante aplicação do programa computacional TRANSGEOLOCAL às coordenadas geodésicas dos marcos e tomando-se o marco M17 como a origem do Sistema Topográfico Geodésico Local, obtiveram-se as coordenadas topográficas transformadas correspondentes (t, u , v) e as diferenças de nível (dn) entre o marco
origem e os demais. Salienta-se que, no presente caso, v = h, sendo h a altura geodésica. Essas coordenadas e diferenças de nível estão apresentadas na Tabela 3.

A essas coordenadas (Tabela 3) foram acrescentadas as constantes X0 = 150.000,00 e Y0 = 250.000,00 conforme o que especifica a norma NBR 14166. Tais valores são mostrados na Tabela 4.

Na Tabela 3 observa-se que a definição da altura do Plano Topográfico Local não atende ao que especifica a NBR 14166 no que se refere, neste caso, ao desnível máximo para cima de 150 m. O valor do desnível obtido conduz a uma exatidão no entorno de 1/20.000, valor esse muito superior ao especificado, de 1/40.000.

Como a diferença de nível entre o marco mais baixo (M19) e o mais alto (M1) é de 354,380 m há necessidade da introdução de dois PTL para que a representação topográfica da área tenha exatidão igual a 1/40.000, ou maior.

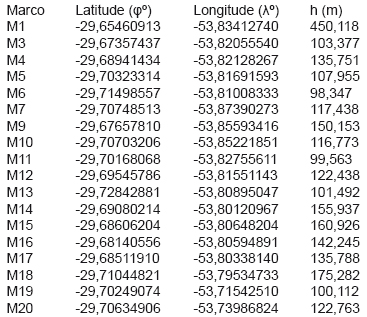

Tabela 1 – Coordenadas geodésicas dos marcos geodésicos do Mapeamento Digital do Município de Santa Maria RS

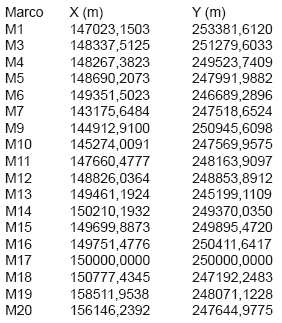

Tabela 2 – Valores das coordenadas dos marcos no PTL, constantes das monografias dos marcos, obtidos com a formulação matemática da NBR 14166.



Com os dados da Tabela 2 e da Tabela 4 foram calculadas as discrepâncias, ΔX, ΔY e a discrepância total (Δtotal) existentes entre as coordenadas transformadas por ambos os métodos. A discrepância total corresponde à diferença, no posicionamento do vértice no PTL, resultante da aplicação dos dois métodos e é função do emprego de distâncias horizontais diferentes para o cálculo das coordenadas, quando da aplicação dos métodos.

A Tabela 5 apresenta essas discrepâncias e a diferença de nível entre o marco origem e os demais.

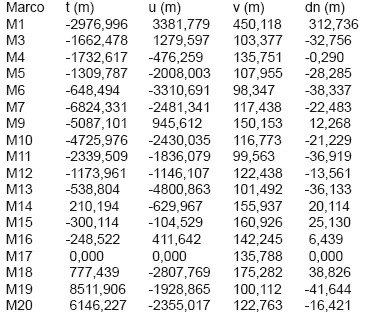

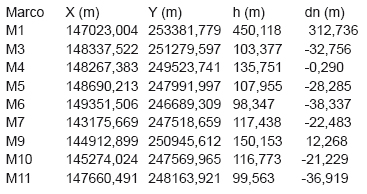

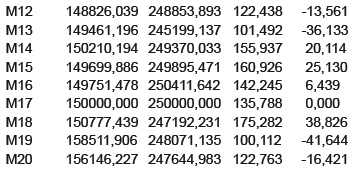

Tabela 3 – Coordenadas dos marcos no PTL obtidas a partir do emprego do programa TRANSGEOLOCAL e usando o vértice M17 como origem do sistema; v é a altura geodésica e dn a diferença de nível entre o marco origem e os demais.


Ao se observar a Tabela 5, fica evidente que as discrepâncias crescem em valor absoluto à medida que as diferenças de nível aumentam em relação ao marco M17, cuja altura geodésica ou altitude foi tomada como a altitude média do terreno (Ht) para o estabelecimento do PTL.

Os valores de discrepância total (Δtotal) foram comparados com os valores correspondentes que se obtêm quando da aplicação da fórmula 22 que estabelece o fator de redução ou ampliação (ΔS). Verifica-se que os valores de ΔS e Δtotal são praticamente coincidentes, com pequenas variações causadas pela adoção de algarismos significativos no processo de cálculo.

Tabela 4 – Valores das coordenadas no PTL atribuindo ao vértice M17 as coordenadas X0 = 150.000,00 e Y0 =250.000,00; h e dn.

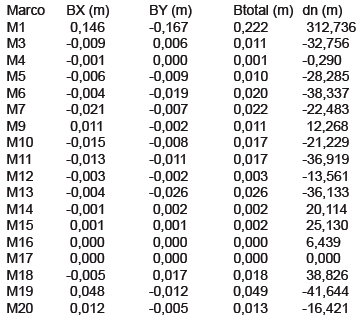

Tabela 5 – Valores das discrepâncias ΔX, ΔY e Δtotal entre as coordenadas obtidas pelos dois sistemas de transformação e das diferenças de nível.



Ao analisar os resultados obtidos, por ambos os métodos, constatou-se que o método de rotações e translações, que emprega coordenadas tridimensionais, ou seja, já leva em conta a altura geodésica ou altitude dos marcos, determina as coordenadas no PTL sem a influência do fator de redução ou ampliação. Portanto, a influência da diferença de nível é eliminada. Resulta daí que não há necessidade da introdução do fator de elevação (c) para a determinação das coordenadas no PTL. Assim, pode-se adotar qualquer altura para o PTL, inclusive aquela correspondente à tangente ao elipsóide, sem a introdução do erro produzido pelo fator de redução ou ampliação. Nessa situação a exatidão das coordenadas obtidas no PTL fica dependente somente dos erros inerentes às operações geodésicas e topográficas empregadas, enquanto que no método da Norma as distâncias horizontais e a orientação das direções ficam sujeitas a pequenas variações aceitáveis quando controlado o desnível máximo entre o PTL e os pontos.

4 - Conclusões

As conclusões, para melhor clareza, são apresentadas em relação a duas situações.

a) Quanto às monografias dos Marcos Geodésicos do Município de Santa Maria.

• Ao empregar-se o método da NBR 14166 as coordenadas no PTL devem ser recalculadas, considerando a necessidade de estabelecer a subdivisão do sistema, em dois sistemas parciais, para atendimento do desnível máximo de ± 150,00 m.
b) Quanto à comparação dos dois métodos de transformação de coordenadas empregados.

• Constata-se que ambos os métodos satisfazem as exigências de exatidão da NBR 14166. No entanto, o método de rotações e translações apresenta um resultado com maior exatidão, pois independe do estabelecimento de limites quanto às altitudes envolvidas. Nele, como as alturas elipsoidais estão vinculadas às coordenadas geodésicas, a posição do ponto no PTL é estabelecidacom a verdadeira distância horizontal entre os pontos levantados e não com a distância elipsoidal elevada ao plano médio pela aplicação do fator de elevação (c). Assim, nesse caso, todas as coordenadas dos pontos (X, Y e h ou H) somente apresentarão os erros inerentes às operações geodésicas e topográficas empregadas, ou seja, estão isentas da influência do fator de redução ou ampliação e do fator de elevação.

• Ao se aplicar o método de rotações e translações não há necessidade de se estabelecer limites para o intervalo de diferença de nível entre o PTL e os pontos de maior ou menor altitude. Respeitadas as dimensões máximas do plano, um único PTL implantado a qualquer altura elipsoidal, ou altitude, sempre manterá a exatidão obtida no levantamento.

No caso das monografias dos marcos geodésicos de Santa Maria, recomenda-se um dos seguintes procedimentos: i) recalcular as coordenadas dos marcos em dois PTL, ou ii) adotar um só PTL e calcular as coordenadas pelo método de rotações e translações, o que resulta em um só Sistema Topográfico Local e de maior exatidão.

Recomenda-se, ainda, estudar-se a possibilidade de normalizar a obtenção de coordenadas em um Sistema Geodésico Local, também pelo método de rotações e translações.

Agradecimentos

Os autores agradecem ao Escritório da Cidade de Santa Maria pela disponibilização das monografias dos marcos geodésicos e pelas informações prestadas. Ao Depto. de Engenharia Rural da UFSM e ao Centro Regional Sul do Instituto Nacional de Pesquisas Espaciais (CRS/CCR/INPE-MCT) pela parceria, infra-estrutura e apoio logístico no desenvolvimento deste trabalho.

Referências

ABNT. NBR14166: Rede de Referência Cadastral Municipal – Procedimento. Rio de Janeiro, 1998, 23 p.

ANDRADE, J. B. de. Fotogrametria. Curitiba, SBEE, 1998. 258p.

DAL’FORNO, G. L.; DAPPER F.; STRIEDER, A. J.;

AGUIRRE, A. J. TRANSGEOLOCAL - Programa Computacional para Transformação de. Coordenadas Geodésicas em Coordenadas Locais e o Processo Inverso. In: Anais VI Colóquio Brasileiro de Ciências Geodésicas, UFPR, 2009.

FUENTEALBA, O. C.; LANGE, H.; ZEPEDA, R. G. Manual de Carreteras. Procedimientos de Estudios Viales, vol. 2. Santiago, Gobierno de Chile, Ministério de Obras Públicas, Dirección de Vialidad. 2001 291 p.

JAKELI, C. Geometric Reference Systems. Division of Geodesy and Geospatial Science. School of Earth ciences. Ohio State University, 2006. 195 p.

MONICO, J. F. G. Posicionamento pelo GNSS – Descrição, Fundamentos e Aplicações. Fundação Editora UNESP, São Paulo. 2a edição, 2008. 480 p.
