IBGE disponibiliza nova versão do modelo de ondulação geoidal do Brasil (MAPGEO2015)

IBGE disponibiliza nova versão do modelo de ondulação geoidal do Brasil (MAPGEO2015)

O IBGE disponibiliza hoje (30/11/2015), em conjunto com a Escola Politécnica da Universidade de São Paulo – EPUSP, uma nova versão do modelo de ondulação geoidal do Brasil, o MAPGEO2015. Com o sistema de interpolação, disponibilizado juntamente com o modelo, os usuários podem obter a altura geoidal em um ponto ou conjunto de pontos do território nacional a partir das suas coordenadas planimétricas. O Sistema MAPGEO2015 está disponível para download no link a seguir, onde também podem ser obtidas maiores informações sobre o modelo:
www.ibge.gov.br/home/geociencias/geodesia/modelo_geoidal.shtm.

A nova versão MAPGEO2015 utiliza o modelo geopotencial global EIGEN-6C4, combinado com aproximadamente 950.000 estações gravimétricas terrestres (pontos nos quais se determina a aceleração da gravidade) na América do Sul, sendo 450.000 dentro do Brasil. Entre estas, 18.485 correspondem a novas estações medidas no território brasileiro desde a divulgação da versão anterior, o MAPGEO2010.

O MAPGEO2015 foi avaliado utilizando-se as alturas geoidais obtidas pela diferença entre as altitudes ortométricas (altitudes acima do nível médio do mar) oriundas do nivelamento geométrico de 592 referências de nível em conexão com pontos cujas altitudes elipsoidais foram obtidas por técnica de posicionamento por satélite. Tais pontos foram selecionados através de criterioso estudo realizado na Rede Altimétrica Brasileira, identificando-se as conexões pertencentes a linhas de nivelamento fechadas e com valores de altitude ajustados. A consistência entre as alturas geoidais obtidas pela interpolação com o modelo e os valores diretos obtidos das conexões apresentou melhora de aproximadamente 20% em relação ao modelo anterior, com um erro médio quadrático de ±0,17 m.

MAPGEO2015 permite determinar com maior precisão altitudes referidas ao nível médio do mar

Em função de sua rapidez e precisão na obtenção de coordenadas, os Sistemas Globais de Navegação por Satélite – GNSS (na sigla em inglês) revolucionaram as atividades que necessitam de posicionamento. Entretanto, a altitude determinada utilizando um receptor GNSS não está relacionada ao nível médio do mar (ou, de forma mais rigorosa, ao geoide), mas a um elipsoide de referência com dimensões específicas. Portanto, torna-se necessário conhecer a diferença entre as superfícies do geoide e do elipsoide, isto é, a altura (ou ondulação) geoidal, para que se possa obter a altitude acima do nível médio do mar (denominada ortométrica).

Desta forma, existe um grande interesse por um modelo de ondulação geoidal brasileiro cada vez mais preciso para aplicações nas áreas de mapeamento e engenharia. É com este objetivo que o MAPGEO2015, assim como os modelos anteriores (MAPGEO2010, MAPGEO2004, MAPGEO92), foi concebido e produzido conjuntamente pelo Instituto Brasileiro de Geografia e Estatística (IBGE), através da Coordenação de Geodésia (CGED), e pela Escola Politécnica da Universidade de São Paulo – EPUSP.

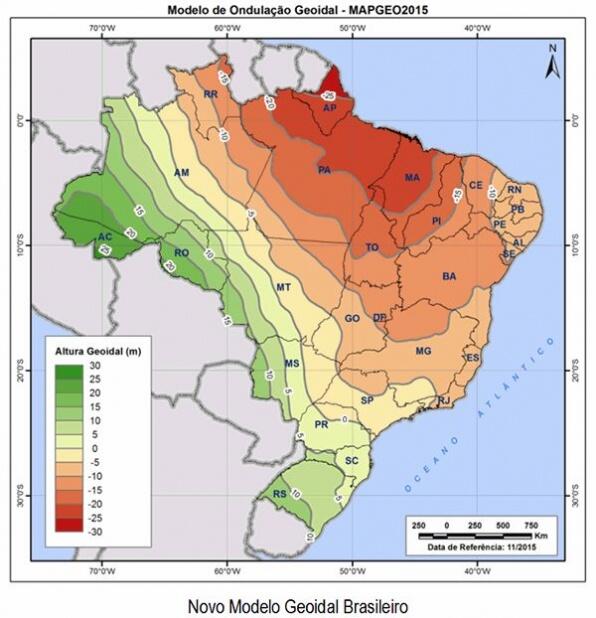

O novo modelo foi calculado com uma resolução de 5’ de arco, e o Sistema de Interpolação de Ondulações Geoidais foi atualizado. Através deste sistema, os usuários podem obter a ondulação geoidal em um ponto ou conjunto de pontos, cujas coordenadas refiram-se ao SIRGAS2000 e compreendidas entre as latitudes de 6°N e 35°S e entre as longitudes de 75°W e 30°W, dentro do território brasileiro.

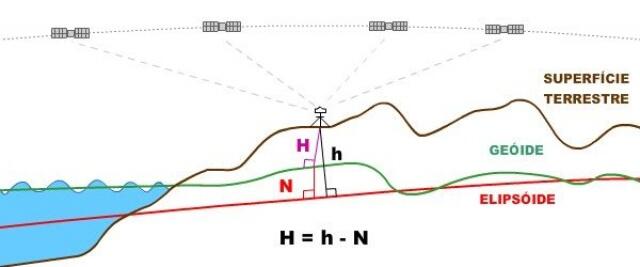

Para converter a altitude elipsoidal (h), obtida através de receptores GNSS, em altitude ortométrica (H), é necessário utilizar o valor da altura geoidal (N) fornecida por um modelo de ondulação geoidal, utilizando a seguinte expressão:

H = h – N

Fonte: Comunicação Social IBGE
